Nozel Venturi Panjang RJL TC

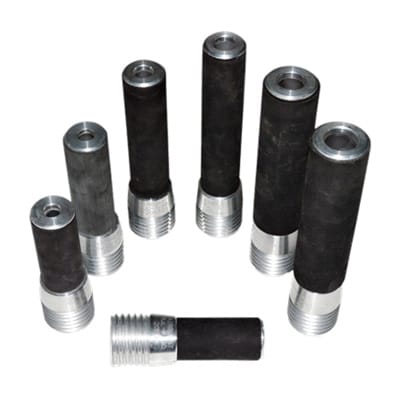

Nozzle Venturi Panjang Tungsten Carbide dengan Jaket Karet
Rangkaian RJL terdiri dari nozel venturi panjang yang dilapisi Tungsten Carbide dengan Jaket Karet. Tungsten Carbide adalah bahan pelapis pilihan bagi sebagian besar kontraktor karena tahan lama dan tahan benturan - Jaket Karet memberikan ketahanan benturan untuk lingkungan yang keras. Nosel venturi panjang digunakan dalam aplikasi standar di mana blaster beroperasi pada jarak lebih dari 30 cm (atau 12") dari permukaan.
Kelvinstraat 8
1704 RS Heerhugowaard
Belanda
Apakah Anda memiliki pertanyaan tentang bagaimana kami dapat membantu perusahaan Anda? Kirimkan email kepada kami dan kami akan segera menghubungi Anda.
- Pengalaman lebih dari 50 tahun
- Kantor Airblast di 12 negara
Deskripsi produk
Seri RJL tersedia dengan saluran masuk 32 mm (1¼") dan ulir besar, dengan kisaran lubang dari 4,8 mm hingga 19 mm.
Nosel gaya venturi berkecepatan tinggi Airblast telah dirancang untuk memaksimalkan laju pembersihan ledakan dan memberikan distribusi abrasif yang seragam. Desain venturi mempercepat campuran udara / abrasif saat keluar dari nosel yang memberikan momentum tambahan - ini dapat meningkatkan produktivitas dan mengurangi konsumsi abrasif hingga 40% jika dibandingkan dengan nosel lubang lurus.
Airblast menawarkan pilihan lengkap nosel dengan berbagai ukuran lubang, panjang nosel, bahan sisipan dan pelapis. Hubungi Airblast untuk mendiskusikan nosel mana yang paling cocok untuk aplikasi spesifik Anda.
RJL - Nozel Venturi Panjang Tungsten Carbide dengan Jaket Karet
| Bagian no. | Deskripsi | Lubang | Panjang | Saluran masuk |
| 2049000 | Nozzle RJL-3/50 TC dengan ulir besar 50 mm | 4,8 mm | 135 mm | 32 mm |
| 2050000 | Nozzle RJL-4/50 TC dengan ulir besar 50 mm | 6,5 mm | 135 mm | 32 mm |
| 2051000 | Nozzle RJL-5/50 TC dengan ulir besar 50 mm | 8,0 mm | 145 mm | 32 mm |
| 2052000 | Nozzle RJL-6/50 TC dengan ulir besar 50 mm | 9,5 mm | 170 mm | 32 mm |
| 2053000 | Nozzle RJL-7/50 TC dengan ulir besar 50 mm | 11,0 mm | 200 mm | 32 mm |
| 2054000 | Nozzle RJL-8/50 TC dengan ulir besar 50 mm | 13,0 mm | 235 mm | 32 mm |
| 2054100 | Nozzle RJL-10/50 TC dengan ulir besar 50 mm | 16,0 mm | 235 mm | 32 mm |
| 2054200 | Nozzle RJL-12/50 TC dengan ulir besar 50 mm | 19,0 mm | 235 mm | 32 mm |
Panduan kompatibilitas
| Tidak. | Nosel Lubang | Kisaran yang disarankan | Kapasitas Mesin Blast Minimum | ID Pipa Minimum | ID Selang Ledakan | ID Selang Udara Minimum | |
| m³/menit | CFM | ||||||
| 3 | 5,0 mm | 1.27 - 2.29 | 45 - 81 | 60 ltr. | 1” | ¾" | 1” |
| 4 | 6,5 mm | 2.29 - 3.88 | 81 - 137 | 60 ltr. | 1” | 1" - 1¼" | 1¼" |
| 5 | 8,0 mm | 3.88 - 5.55 | 137 - 196 | 100 ltr. | 1” | 1" - 1¼" | 1¼" |
| 6 | 9,5 mm | 5.55 - 7.19 | 196 - 254 | 200 ltr. | 1¼" | 1¼" | 1½" |
| 7 | 11,0 mm | 7.19 - 9.57 | 254 - 338 | 200 ltr. | 1¼" | 1¼" - 1½" | 2” |
| 8 | 12,5 mm | 9.57 - 15.52 | 338 - 548 | 200 ltr. | 1¼" | 1½" | 2” |
Catatan: Performa terbaik diperoleh ketika ukuran nozzle, pipa mesin blast, selang blast, dan selang udara disesuaikan dengan benar.
- m³/menit dan kisaran CFM didasarkan pada peledakan pada 7 bar (100 psi) selama masa pakai
- Kapasitas mesin peledakan harus memungkinkan peledakan selama 20 hingga 30 menit.
- ID selang harus berukuran tiga hingga empat kali ukuran nosel
Panduan tekanan nosel / diameter nosel
| ORIFICE (mm) (") | 60 PSI | 4.2 BAR | 70 PSI | 4.9 BAR | 80 PSI | 5.6 BAR | 90 PSI | 6.3 BAR | 100 PSI | 7.0 BAR | 120 PSI | 8.5 BAR | |||
| 5,0 mm 3/16" | 30.0 171.0 7 | 0.85 77.00 5.3 | 33.0 196.0 8 | 0.93 89.00 5.6 | 38.0 216.0 9 | 1.08 96.00 6.4 | 41.0 238.0 10 | 1.16 108.00 7.1 | 45.0 264.0 10 | 1.27 120.00 7.5 | 58.0 375.0 12 | 1.64 170.00 9.0 | Udara Abrasif Daya | CFM Lbs./jam. hp | m³/menit KG/jam. * kw |
| 6,5 mm 4/16" | 54.0 312.0 12 | 1.53 141.00 9.0 | 61.0 354.0 14 | 1.73 160.00 10.1 | 68.0 408.0 16 | 1.93 185.00 11.6 | 74.0 448.0 17 | 2.10 203.00 12.4 | 81.0 494.0 18 | 2.29 224.00 13.5 | 105.0 660.0 22 | 2.97 300.00 16.2 | Udara Abrasif Daya | CFM Lbs./jam. hp | m³/menit KG/jam. * kw |
| 8,0 mm 5/16" | 89.0 534.0 20 | 2.52 242.00 15.0 | 101.0 604.0 23 | 2.86 274.00 19.1 | 113.0 672.0 26 | 3.20 305.00 20.2 | 126.0 740.0 28 | 3.57 335.00 21.0 | 137.0 850.0 31 | 3.88 385.00 22.9 | 160.0 1.050.0 37 | 4.53 476.00 27.5 | Udara Abrasif Daya | CFM Lbs./jam. hp | m³/menit KG/jam. * kw |
| 9,5 mm 6/16" | 126.0 764.0 28 | 3.57 346.00 21.0 | 143.0 864.0 32 | 4.05 392.00 24.0 | 161.0 960.0 36 | 4.56 425.00 27.0 | 173.0 1.052.0 39 | 4.90 477.00 28.9 | 196.0 1.152.0 44 | 5.55 523.00 33.0 | 235.0 1.475.0 52 | 6.65 669.00 39.6 | Udara Abrasif Daya | CFM Lbs./jam. hp | m³/menit KG/jam. * kw |
| 11,0 mm 7/16" | 170.0 1.032.0 38 | 4.81 468.00 28.5 | 184.0 1.176.0 44 | 5.21 533.00 32.6 | 217.0 1.312.0 49 | 6.14 595.00 36.4 | 240.0 1.448.0 54 | 6.80 657.00 40.1 | 254.0 1.584.0 57 | 7.19 719.00 42.4 | 315.0 2.050.0 69 | 8.92 930.00 50.9 | Udara Abrasif Daya | CFM Lbs./jam. hp | m³/menit KG/jam. * kw |
| 12,5 mm 8/16" | 224.0 1.336.0 50 | 6.34 606.00 37.5 | 252.0 1.512.0 56 | 7.14 686.00 42.0 | 280.0 1.680.0 63 | 7.93 762.00 46.9 | 309.0 1.856.0 69 | 8.75 842.00 51.8 | 338.0 2.024.0 75 | 9.57 918.00 56.3 | 410.0 2.650.0 90 | 11.61 1.202.00 67.6 | Udara Abrasif Daya | CFM Lbs./jam. hp | m³/menit KG/jam. * kw |
