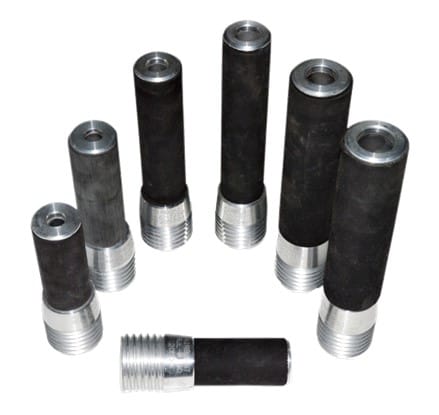

Dysze Venturiego długie RJL TC - Zdjęcie 1

Dysze RJL TC Long Venturi

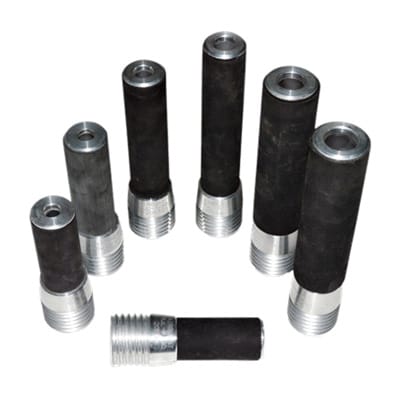

Dysza Venturiego długa z węglika wolframu z płaszczem gumowym

Seria RJL obejmuje dysze Venturiego długie wyłożone węglikiem wolframu z płaszczem gumowym. Węglik wolframu jest preferowanym materiałem wyłożenia przez większość wykonawców ze względu na długą żywotność i odporność na uderzenia – płaszcz gumowy zapewnia odporność na uderzenia w trudnych warunkach. Dysze Venturiego długie są stosowane w standardowych zastosowaniach, w których operator śrutujący pracuje w odległości większej niż 30 cm od powierzchni.

Zobacz kartę danych

Ponad 50 lat doświadczenia
Biura Airblast w 12 krajach

Opis produktu

Seria RJL jest dostępna z wlotem 32 mm (1¼”) i dużym gwintem, z zakresem średnic otworów od 4,8 mm do 19 mm.

Dysze Venturiego Airblast o dużej prędkości zostały zaprojektowane w celu maksymalizacji szybkości czyszczenia strumieniowo-ściernego i zapewnienia równomiernego rozprowadzania ścierniwa. Konstrukcja Venturiego przyspiesza mieszankę powietrza i ścierniwa, gdy wydostaje się ona z dyszy, zapewniając dodatkowy pęd – może to zwiększyć produktywność i zmniejszyć zużycie ścierniwa nawet o 40% w porównaniu z dyszami o prostym otworze.

Airblast oferuje pełny wybór dysz o różnych rozmiarach otworów, długościach dysz, materiałach wkładek i wyłożeń. Skontaktuj się z Airblast, aby omówić, która dysza jest najbardziej odpowiednia do konkretnego zastosowania.

Informacje dotyczące zamawiania

RJL - Dysze Venturiego długie z węglika wolframu z płaszczem gumowym

Nr części	Opis	Otwór	Długość	Wlot
2049000	Dysza RJL-3/50 TC z dużym gwintem 50 mm	4,8 mm	135 mm	32 mm
2050000	Dysza RJL-4/50 TC z dużym gwintem 50 mm	6,5 mm	135 mm	32 mm
2051000	Dysza RJL-5/50 TC z dużym gwintem 50 mm	8,0 mm	145 mm	32 mm
2052000	Dysza RJL-6/50 TC z dużym gwintem 50 mm	9,5 mm	170 mm	32 mm
2053000	Dysza RJL-7/50 TC z dużym gwintem 50 mm	11,0 mm	200 mm	32 mm
2054000	Dysza RJL-8/50 TC z dużym gwintem 50 mm	13.0 mm	235 mm	32 mm
2054100	Dysza RJL-10/50 TC z dużym gwintem 50 mm	16,0 mm	235 mm	32 mm
2054200	Dysza RJL-12/50 TC z dużym gwintem 50 mm	19,0 mm	235 mm	32 mm

Przewodnik kompatybilności

Nie.	Dysza Otwór	Zalecany zakres		Minimalna pojemność śrutownicy	Minimalna średnica wewnętrzna rury	Średnica wewnętrzna węża do piaskowania	Minimalna średnica wewnętrzna węża doprowadzającego powietrze
Nie.	Dysza Otwór	m³/min	CFM	Minimalna pojemność śrutownicy	Minimalna średnica wewnętrzna rury	Średnica wewnętrzna węża do piaskowania
3	5,0 mm	1,27 – 2,29	45 – 81	60 ltr.	1”	¾”	1”
4	6,5 mm	2,29 – 3,88	81 – 137	60 ltr.	1”	1” – 1¼”	1¼”
5	8,0 mm	3,88 – 5,55	137 – 196	100 ltr.	1”	1” – 1¼”	1¼”
6	9,5 mm	5,55 – 7,19	196 – 254	200 ltr.	1¼”	1¼”	1½”
7	11,0 mm	7,19 – 9,57	254 – 338	200 ltr.	1¼”	1¼” – 1½”	2”
8	12,5 mm	9,57 – 15,52	338 – 548	200 ltr.	1¼”	1½”	2”

Uwaga: Najlepszą wydajność uzyskuje się, gdy rozmiary dyszy, rur maszyny do śrutowania, węża do śrutowania i węża powietrznego są odpowiednio dopasowane.

Zakres m³/min i CFM opiera się na śrutowaniu przy 7 barach (100 psi) przez cały okres użytkowania
Pojemność śrutownicy powinna umożliwiać śrutowanie przez 20 do 30 minut.
Średnica wewnętrzna węża powinna być trzy do czterech razy większa niż rozmiar dyszy

Przewodnik po ciśnieniu dyszy / średnicy dyszy

OTWÓR WYLOTOWY (mm) (“)	60 PSI	4.2 BAR	70 PSI	4,9 BAR	80 PSI	5,6 BAR	90 PSI	6,3 BAR	100 PSI	7,0 BAR	120 PSI	8,5 BAR
5,0 mm 3/16”	30.0 171.0 7	0.85 77.00 5.3	33.0 196.0 8	0.93 89.00 5.6	38.0 216.0 9	1.08 96.00 6.4	41.0 238.0 10	1.16 108.00 7.1	45.0 264.0 10	1.27 120.00 7.5	58.0 375.0 12	1.64 170.00 9.0	Powietrze Materiały ścierne Moc	CFM Lbs./godz. KM	m³/min KG/godz. * kw
6,5 mm 4/16”	54.0 312.0 12	1.53 141.00 9.0	61.0 354.0 14	1.73 160.00 10.1	68.0 408.0 16	1.93 185.00 11.6	74.0 448.0 17	2.10 203.00 12.4	81.0 494.0 18	2.29 224.00 13.5	105.0 660.0 22	2.97 300.00 16.2	Powietrze Materiały ścierne Moc	CFM Lbs./godz. KM	m³/min KG/godz. * kw
8.0 mm 5/16”	89.0 534.0 20	2.52 242.00 15.0	101.0 604.0 23	2.86 274.00 19.1	113.0 672.0 26	3.20 305.00 20.2	126.0 740.0 28	3.57 335.00 21.0	137.0 850.0 31	3.88 385.00 22.9	160,0 1.050,0 37	4.53 476.00 27.5	Powietrze Materiały ścierne Moc	CFM Lbs./godz. KM	m³/min KG/godz. * kw
9,5 mm 6/16”	126.0 764.0 28	3.57 346.00 21.0	143.0 864.0 32	4.05 392.00 24.0	161.0 960.0 36	4.56 425.00 27.0	173,0 1.052,0 39	4.90 477.00 28.9	196,0 1.152,0 44	5.55 523.00 33.0	235,0 1.475,0 52	6.65 669.00 39.6	Powietrze Materiały ścierne Moc	CFM Lbs./godz. KM	m³/min KG/godz. * kw
11,0 mm 7/16”	170,0 1.032,0 38	4.81 468.00 28.5	184,0 1.176,0 44	5.21 533.00 32.6	217,0 1.312,0 49	6.14 595.00 36.4	240.0 1.448.0 54	6.80 657.00 40.1	254.0 1.584.0 57	7.19 719.00 42.4	315.0 2.050.0 69	8.92 930.00 50.9	Powietrze Materiały ścierne Moc	CFM Lbs./godz. KM	m³/min KG/godz. * kw
12,5 mm 8/16”	224.0 1.336.0 50	6.34 606.00 37.5	252.0 1.512.0 56	7.14 686.00 42.0	280.0 1.680.0 63	7.93 762.00 46.9	309.0 1.856.0 69	8.75 842.00 51.8	338.0 2.024.0 75	9.57 918.00 56.3	410.0 2.650.0 90	11.61 1.202.00 67.6	Powietrze Materiały ścierne Moc	CFM Lbs./godz. KM	m³/min KG/godz. * kw
