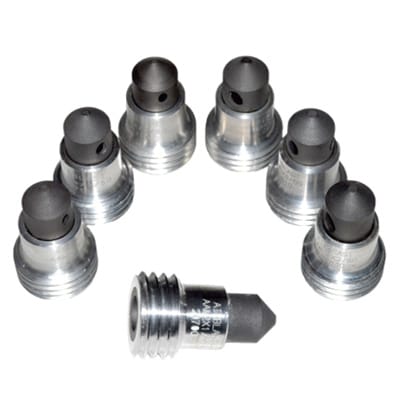

Dysze AAM TC Angle
Kątowa dysza z węglika wolframu z płaszczem aluminiowym
Seria AAM obejmuje dysze kątowe wyłożone węglikiem wolframu z płaszczami aluminiowymi. Te kompaktowe dysze śrutują pod kątem 45 stopni, dzięki czemu nadają się do stosowania w trudno dostępnych lub niewidocznych miejscach, takich jak odwrotna strona belek, kołnierze, konstrukcje kratowe mostów i wnętrza rur. Węglik wolframu jest preferowanym materiałem wyłożeniowym przez większość wykonawców ze względu na długą żywotność i odporność na uderzenia – płaszcz aluminiowy (dodaje dyszy wytrzymałości).
Airblast Poland sp.zo.o.
Gdyńska 60
80-297 Miszewo
Polska
Masz pytania o to, jak możemy pomóc Twojej firmie? Wyślij nam e-mail, a wkrótce się z Tobą skontaktujemy.
- Ponad 50 lat doświadczenia
- Biura Airblast w 12 krajach
Opis produktu
Dysze AAM są dostępne z jednym, dwoma lub trzema otworami wylotowymi ścierniwa oraz zakresem średnic otworów od 3,2 mm do 9,5 mm. Dysze AAM są dostarczane z gwintem drobnym (AAM) lub grubym (AAM /50).
Dysze Venturi Airblast o wysokiej prędkości zostały zaprojektowane w celu maksymalizacji tempa czyszczenia strumieniowo-ściernego i zapewnienia jednolitego rozprowadzania ścierniwa. Konstrukcja Venturi przyspiesza mieszankę powietrza i ścierniwa podczas jej wydostawania się z dyszy, zapewniając dodatkowy pęd – może to zwiększyć produktywność i zmniejszyć zużycie ścierniwa nawet o 40% w porównaniu z dyszami o prostym otworze.
Airblast oferuje pełny wybór dysz o różnych rozmiarach otworów, długościach dysz, materiałach wkładek i wyłożeń. Skontaktuj się z Airblast, aby omówić, która dysza jest najbardziej odpowiednia do konkretnego zastosowania.
AAM - Kątowe dysze z węglika wolframu z płaszczem aluminiowym
| Nr części | Opis | Otwór | Długość | Wlot |
| 2055000 | Dysza AAM-2×1 TC z gwintem drobnym 41 mm | 1 x 3,2 mm | 80 mm | 20 mm |
| 2056000 | Dysza AAM-2×2 TC z gwintem drobnym 41 mm | 2 x 3,2 mm | 80 mm | 20 mm |
| 2057000 | Dysza AAM-2×3 TC z gwintem drobnym 41 mm | 3 x 3,2 mm | 80 mm | 20 mm |
| 2058000 | Dysza AAM-3×1 TC z gwintem drobnym 41 mm | 1 x 4,8 mm | 80 mm | 20 mm |
| 2059000 | Dysza AAM-3×2 TC z gwintem drobnym 41 mm | 2 x 4,8 mm | 80 mm | 20 mm |
| 2060000 | Dysza AAM-3×3 TC z gwintem drobnym 41 mm | 3 x 4,8 mm | 80 mm | 20 mm |
| 2061000 | Dysza AAM-4×1 TC z drobnym gwintem 41 mm | 1 x 6,5 mm | 80 mm | 20 mm |
| 2062000 | Dysza AAM-4×2 TC z drobnym gwintem 41 mm | 2 x 6,5 mm | 80 mm | 20 mm |
| 2063000 | Dysza AAM-4×3 TC z drobnym gwintem 41 mm | 3 x 6,5 mm | 80 mm | 20 mm |
| 2064000 | Dysza AAM-5×1 TC z drobnym gwintem 41 mm | 1 x 8,0 mm | 80 mm | 20 mm |
| 2065000 | Dysza AAM-5×2 TC z drobnym gwintem 41 mm | 2 x 8,0 mm | 80 mm | 20 mm |
| 2066000 | Dysza AAM-5×3 TC z drobnym gwintem 41 mm | 3 x 8,0 mm | 80 mm | 20 mm |
| 2067000 | Dysza AAM-6×1 TC z drobnym gwintem 41 mm | 1 x 9,5 mm | 80 mm | 20 mm |
| 2068000 | Dysza AAM-6×2 TC z drobnym gwintem 41 mm | 2 x 9,5 mm | 80 mm | 20 mm |
| 2069000 | Dysza AAM-6×3 TC z drobnym gwintem 41 mm | 3 x 9,5 mm | 80 mm | 20 mm |
| 2070000 | Dysza AAM-2×1 TC z dużym gwintem 50 mm | 1 x 3,2 mm | 80 mm | 20 mm |
| 2071000 | Dysza AAM-2×2 TC z dużym gwintem 50 mm | 2 x 3,2 mm | 80 mm | 20 mm |
| 2072000 | Dysza AAM-2×3 TC z dużym gwintem 50 mm | 3 x 3,2 mm | 80 mm | 20 mm |
| 2073000 | Dysza AAM-3×1 TC z dużym gwintem 50 mm | 1 x 4,8 mm | 80 mm | 20 mm |
| 2074000 | Dysza AAM-3×2 TC z dużym gwintem 50 mm | 2 x 4,8 mm | 80 mm | 20 mm |
| 2075000 | Dysza AAM-3×3 TC z dużym gwintem 50 mm | 3 x 4,8 mm | 80 mm | 20 mm |
| 2076000 | Dysza AAM-4×1 TC z dużym gwintem 50 mm | 1 x 6,5 mm | 80 mm | 20 mm |
| 2077000 | Dysza AAM-4×2 TC z dużym gwintem 50 mm | 2 x 6,5 mm | 80 mm | 20 mm |
| 2078000 | Dysza AAM-4×3 TC z dużym gwintem 50 mm | 3 x 6,5 mm | 80 mm | 20 mm |
| 2079000 | Dysza AAM-5×1 TC z dużym gwintem 50 mm | 1 x 8,0 mm | 80 mm | 20 mm |
| 2080000 | Dysza AAM-5×2 TC z dużym gwintem 50 mm | 2 x 8,0 mm | 80 mm | 20 mm |
| 2081000 | Dysza AAM-5×3 TC z dużym gwintem 50 mm | 3 x 8,0 mm | 80 mm | 20 mm |
| 2082000 | Dysza AAM-6×1 TC z dużym gwintem 50 mm | 1 x 9,5 mm | 80 mm | 20 mm |
| 2083000 | Dysza AAM-6×2 TC z dużym gwintem 50 mm | 2 x 9,5 mm | 80 mm | 20 mm |
| 2084000 | Dysza AAM-6×3 TC z dużym gwintem 50 mm | 3 x 9,5 mm | 80 mm | 20 mm |
Przewodnik po ciśnieniu dyszy / średnicy dyszy
| OTWÓR (mm) (“) | 60 PSI | 4.2 BAR | 70 PSI | 4.9 BAR | 80 PSI | 5.6 BAR | 90 PSI | 6.3 BAR | 100 PSI | 7.0 BAR | 120 PSI | 8.5 BAR | |||
| 5,0 mm 3/16” | 30.0 171.0 7 | 0.85 77.00 5.3 | 33.0 196.0 8 | 0.93 89.00 5.6 | 38.0 216.0 9 | 1.08 96.00 6.4 | 41.0 238.0 10 | 1.16 108.00 7.1 | 45.0 264.0 10 | 1.27 120.00 7.5 | 58.0 375.0 12 | 1.64 170.00 9.0 | Moc pneumatycznego ścierniwa | CFM Lbs./godz. hp | m³/min KG/godz. * kw |
| 6,5 mm 4/16” | 54.0 312.0 12 | 1.53 141.00 9.0 | 61.0 354.0 14 | 1.73 160.00 10.1 | 68.0 408.0 16 | 1.93 185.00 11.6 | 74.0 448.0 17 | 2.10 203.00 12.4 | 81.0 494.0 18 | 2.29 224.00 13.5 | 105.0 660.0 22 | 2.97 300.00 16.2 | Moc pneumatycznego ścierniwa | CFM Lbs./godz. hp | m³/min KG/godz. * kw |
| 8,0 mm 5/16” | 89.0 534.0 20 | 2.52 242.00 15.0 | 101.0 604.0 23 | 2.86 274.00 19.1 | 113.0 672.0 26 | 3.20 305.00 20.2 | 126.0 740.0 28 | 3.57 335.00 21.0 | 137.0 850.0 31 | 3.88 385.00 22.9 | 160.0 1.050.0 37 | 4.53 476.00 27.5 | Moc pneumatycznego ścierniwa | CFM Lbs./godz. hp | m³/min KG/godz. * kw |
| 9,5 mm 6/16” | 126.0 764.0 28 | 3.57 346.00 21.0 | 143.0 864.0 32 | 4.05 392.00 24.0 | 161.0 960.0 36 | 4.56 425.00 27.0 | 173.0 1.052.0 39 | 4.90 477.00 28.9 | 196.0 1.152.0 44 | 5.55 523.00 33.0 | 235.0 1.475.0 52 | 6.65 669.00 39.6 | Moc pneumatycznego ścierniwa | CFM Lbs./godz. hp | m³/min KG/godz. * kw |
| 11,0 mm 7/16” | 170.0 1.032.0 38 | 4.81 468.00 28.5 | 184.0 1.176.0 44 | 5.21 533.00 32.6 | 217.0 1.312.0 49 | 6.14 595.00 36.4 | 240.0 1.448.0 54 | 6.80 657.00 40.1 | 254.0 1.584.0 57 | 7.19 719.00 42.4 | 315.0 2.050.0 69 | 8.92 930.00 50.9 | Moc pneumatycznego ścierniwa | CFM Lbs./godz. hp | m³/min KG/godz. * kw |
| 12,5 mm 8/16” | 224.0 1.336.0 50 | 6.34 606.00 37.5 | 252.0 1.512.0 56 | 7.14 686.00 42.0 | 280.0 1.680.0 63 | 7.93 762.00 46.9 | 309.0 1.856.0 69 | 8.75 842.00 51.8 | 338.0 2.024.0 75 | 9.57 918.00 56.3 | 410.0 2.650.0 90 | 11.61 1.202.00 67.6 | Moc pneumatycznego ścierniwa | CFM Lbs./godz. hp | m³/min KG/godz. * kw |
Wykres przedstawia obliczone wartości zużycia powietrza i ścierniwa dla nowych dysz. Wybierając kompresor, należy dodać 50% do powyższych wartości, aby uwzględnić normalne zużycie dyszy i straty tarcia.
* W oparciu o gęstość ścierniwa wynoszącą 1,5 kg na litr.
UWAGA: Dane mogą się różnić w zależności od warunków pracy. Aby utrzymać żądane ciśnienie powietrza wraz ze zużyciem się otworu dyszy, zużycie powietrza wzrasta.
Wpływ zużycia dyszy na zużycie powietrza musi być brany pod uwagę przy wyborze dysz i kompresorów, które je obsługują.
