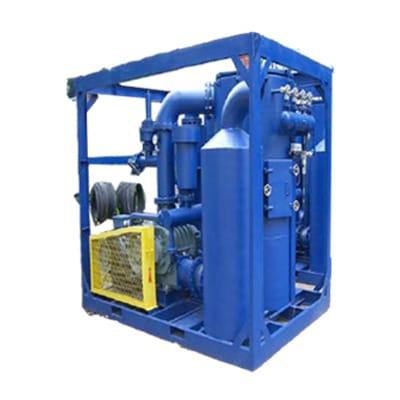

Mobilny system odzyskiwania próżniowego ABVR - Zdjęcie 1

ABVR Mobilny system odzyskiwania próżniowego

Seria ABVR

System odzyskiwania próżniowego AIRBLAST serii ABVR jest przeznaczony do odzyskiwania zużytych, suchych materiałów ściernych z obszaru śrutowania do silosu, w celu późniejszego powrotu do urządzenia do czyszczenia strumieniowo-ściernego lub, w przypadku materiałów ściernych jednorazowego użytku, do utylizacji w zbiorniku na odpady.

Po zdeponowaniu materiału ściernego w silosie, strumień próżniowy zawierający powietrze i pył przechodzi do jednostki ssącej, gdzie cząsteczki pyłu w tym strumieniu są usuwane przez wysokowydajne wkłady filtracyjne przed odprowadzeniem powietrza do atmosfery.

Zobacz kartę danych

Ponad 50 lat doświadczenia
Biura Airblast w 12 krajach

Opis produktu

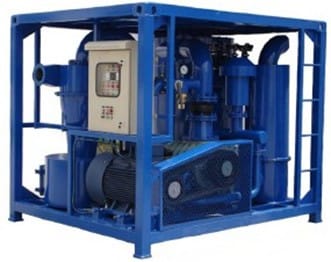

VRS ma mocną konstrukcję ze stabilnymi drzwiami dostępu do konserwacji i zawiera sekcję filtracyjną wyposażoną w zawór bezpieczeństwa i automatycznie sekwencyjny system czyszczenia filtra impulsowego, komorę silnika mieszczącą elektryczny silnik napędowy i pompę próżniową wraz z tłumikiem wydechowym. Urządzenie to jest również wyposażone w elektryczny panel sterowania.

VRS został zaprojektowany tak, aby spełniać obecne i proponowane normy środowiskowe. Emisja pyłu (maks. 5 mg na m³ powietrza).

Cechą charakterystyczną systemu odzyskiwania próżniowego AIRBLAST serii ABVR jest zdolność do odkurzania wszelkich pozostałości pyłu i cząstek ściernych z czyszczonych strumieniowo-ściernie powierzchni, aby spełnić wysokie wymagania określone w krajowych i międzynarodowych normach przygotowania powierzchni.

Specyfikacje

Specyfikacje

Model	ABVR-90	ABVR-75	ABVR-45	ABVR-30
Zasilanie	3-fazowy 415/50Hz
Objętość powietrza procesowego	3600 CMH	3120 CMH	2640 CMH	1900 CMH
Ciśnienie próżniowe	500 mbar
Napęd	Napęd paskiem klinowym
Prędkość obrotowa	1250 obr./min
Silnik elektryczny	90 kW IP55 klasa F	75 kW IP55 klasa F	45 kW IP55 klasa F	30 kW IP55 klasa F
Filtracja pyłu	Cyklon i odpylacz patronowy z ciągłym zaworem impulsowym
Zabezpieczenie przed nadmiernym podciśnieniem	Zawór upustowy podciśnienia
Ochrona	Nieprawidłowa faza, przeciążenie, poziom pyłu
Czyszczenie filtra	Okresowy, wsteczny strumień powietrza
Wydajność filtra	0.05%
Oczyszczanie powietrza	Separator oleju/wody @ 6 do 10 bar
Poziom hałasu	85 dB w skali A w promieniu 5 m
Rozmiar węża ssącego	4” / 5” / 6”	4” / 5”	4”	3”
Konstrukcja maszyny	Montaż na otwartej podstawie
Metoda start-stop	Układ gwiazda-trójkąt
Panel sterowania	Zabezpieczenie przeciążeniowe IP54
Wskaźniki wyświetlacza	Amperaż pracy, podciśnienie
Zalecane silo	8 ton	8 ton	5 ton	4 tony
Waga	ok. 5000 kg.	ok. 4500 kg.	ok. 3000 kg.	ok. 2650 kg.
Wymiary	3,45 x 2,25 x 2,5 m.	2,67 x 2,2 x 2,12 m.	2,4 x 1,9 x 1,9 m.	2,0 x 1,6 x 1,9 m.
Współczynnik odzysku	Do 10 ton/godz., 40 m w pionie (ssanie), 15 m w poziomie (od maszyny do silosu)	Do 8 ton/godz., 30 m w pionie (ssanie), 15 m w poziomie (od maszyny do silosu)	Do 5 ton/godz., 25 m w pionie (ssanie), 15 m w poziomie (od maszyny do silosu)	Do 3,5 tony/godz., 20 m w pionie (ssanie), 15 m w poziomie (od maszyny do silosu)
