RCV-125
Quitar el sistema de control
Los sistemas neumáticos de liberación de presión RCV-125 funcionan según el principio de retorno de aire. Una manivela instalada en la boquilla se conecta neumáticamente a las válvulas de entrada y salida de la granalladora. Con la llave de paso de seguridad de la válvula de entrada cerrada, el operario presiona la manivela, que abre la válvula de entrada y cierra la de salida para iniciar el chorreado; al soltar la manivela se invierte el proceso y se detiene el chorreado. Este sistema de seguridad detiene el chorreado en caso de que el operador pierda el control de la boquilla. Y cuando finaliza la sesión de chorreado, la llave de paso de seguridad se abre para evitar la activación, incluso cuando la manivela está presionada.
Kelvinstraat 8
1704 RS Heerhugowaard
Países Bajos
¿Tiene alguna pregunta sobre cómo podemos ayudar a su empresa? Envíenos un correo electrónico y nos pondremos en contacto con usted en breve.
- Más de 50 años de experiencia
- Airblast oficinas en 12 países
Características
Para aplicaciones que requieren arranques y paradas frecuentes, las máquinas deben estar equipadas con mandos a distancia neumáticos de mantenimiento de presión, que mantienen la granalladora bajo presión pero permiten al operario arrancar y parar el granallado con la frecuencia necesaria. La máquina se presuriza y despresuriza manualmente, y el mando a distancia controla el encendido y apagado del abrasivo y del aire de forma independiente. Estos sistemas están disponibles en modelos neumáticos y eléctricos.
Airblast ofrece una completa selección de sistemas de control remoto. Póngase en contacto con Airblast para saber qué sistema es el más adecuado para su aplicación específica.

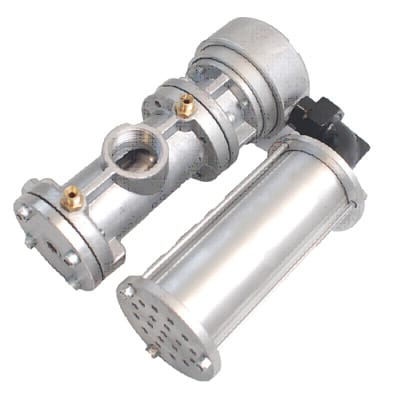

Válvulas de control remoto RCV-125
| Referencia | Descripción |
| 1200000 | RCV-125/20 1¼" VÁLVULA DE CONTROL REMOTO COMPLETO INCLUYENDO: Silenciador/Silenciador, 20 metros de manguera doble acoplada, maneta de hombre muerto DMH-125 |
| 1201000 | RCV-125/40 1¼" VÁLVULA DE CONTROL REMOTO COMPLETO INCLUYENDO: Silenciador/Silenciador, 40 metros de manguera doble acoplada, maneta de hombre muerto DMH-125 |
| 1202000 | RCV-125/B SÓLO VÁLVULA DE CONTROL REMOTO (SILENCIADOR INCLUIDO) |
Válvula de control remoto RCV-125 - piezas
| Artículo | Referencia | Descripción | Cantidad | |
| 01 | 1206000 | Carcasa de la válvula | 1 | |
| 02 | 1206100 | Carcasa del cilindro de purga | 1 | |
| 03 | 1206200 | Colector de purga | 1 | |
| 04 | 1206300 | Cubierta superior | 1 | |
| 05 | 1206400 | Válvula de entrada | 1 | |
| 06 | 1206500 | Cilindro de purga | 1 | |
| 07 | 1206600 | Pistón | 2 | |
| 08 | 1206700 | Placa inferior | 1 | |
| 09 | 1206800 | Diafragma | * | 1 |
| 10 | 1206900 | Junta del pistón | * | 2 |
| 11 | 1207000 | Junta tórica | * | 3 |
| 12 | 1207100 | Embalaje | * | 2 |
| 13 | 1178000 | Racor hexagonal de latón ¼" | 1 | |
| 14 | 1178000 | Racor hexagonal de latón ¼" | 1 | |
| 15 | 1152000 | Válvula de bola ¼" | 2 | |
| 16 | 1207200 | Tornillo pistón 8×15 | 2 | |
| 17 | 2225400 | Racor hexagonal ¾" | 1 | |
| 18 | 1207400 | Tornillo 8×25 | 12 | |
| 19 | 1207600 | Carcasa del silenciador | 1 | |
| 20 | 1207700 | Tapa superior del silenciador | 1 | |
| 21 | 1207800 | Placa inferior del silenciador | 1 | |
| 22 | 1207900 | Pasador de la carcasa del silenciador 5×215 | 3 | |
| 23 | 1208000 | Cartucho silenciador | 1 | |
| 24 | 1208100 | Soporte de cartucho silenciador | 1 | |
| 25 | 1208600 | Tuerca | 6 | |
| 26 | 1208400 | Codo de unión | 1 | |
| 27 | 2225400 | Racor hexagonal ¾" | 1 | |
| 28 | 1208700 | Válvula de retención (no se muestra) | 1 | |
| 29 | 1207500 | Tapón ¼" (no se muestra) | 1 | |
| 30 | 1209600 | Junta tórica | * | |
| Todos los artículos marcados con * están incluidos en el kit de reparación RCV-125 (art.nr. 12050) en las cantidades indicadas. | ||||
Tirador de hombre muerto DMH-125
| Referencia | Descripción |
| 1203000 | DMH-125 Mango de hombre muerto para mando a distancia de dos líneas |
DMH-125 manilla de hombre muerto - piezas
| Artículo | Referencia | Descripción | Cantidad |
| 01 | 1203100 | Cuerpo del asa | 1 |
| 02 | 1203200 | Palanca | 1 |
| 03 | 1203300 | Colector neumático | 1 |
| 04 | 1203400 | Cierre de seguridad de palanca | 1 |
| 05 | 1203500 | Junta | 1 |
| 06 | 1203600 | Inserto de goma | 1 |
| 07 | 1203700 | Boquilla de reducción ¼" x ⅛" (restringida) | 1 |
| 08 | 1203800 | Boquilla de reducción ¼" x ⅛" | 1 |
| 09 | 1203900 | Primavera | 2 |
| 10 | 1204000 | Tornillo 5×40 | 2 |
| 11 | 1204100 | Tornillo 4×25 | 2 |
| 12 | 1204200 | Tornillo 4×10 | 4 |
| 13 | 1204300 | Contratuerca | 2 |
Conjuntos de mangueras de doble línea
| Referencia | Descripción |
| 1144300 | Manguera doble acoplada, longitud de 5 mtrs. |
| 1144400 | Manguera doble acoplada, longitud de 20 mtrs. |
| 1144500 | Manguera doble acoplada, longitud de 40 mtrs. |
